เครื่องตัดเลเซอร์ไฟเบอร์HyTube

วัสดุที่ใช้
ท่อเหล็กคาร์บอน, ท่ออลูมิเนียมอัลลอย, ท่อเหล็กสแตนเลส, ท่อไทเทเนียม และอื่นๆ

พารามิเตอร์เทคนิค

พื้นที่การทำงาน (ความยาว* เส้นผ่านศูนย์กลางท่อ) 9532 6522 6532
9500mm×φ20-310mm,
9500mm×□20-220mm
6500mm×φ20-210mm,
6500mm×□20-150mm
6500mm×φ20-310mm,
6500mm×□20-220mm
เส้นผ่านศูนย์กลางวงกลมท่อน≤φ210mm เส้นผ่านศูนย์กลางวงกลมท่อน≤φ310mm
เส้นแกนZ 200mm 150mm 200mm
เส้นแกนX 330mm
เส้นแกนY 10050mm 7050mm 7050mm
เส้นแกนA/B Infinite rotary
ความแม่นยำตำแหน่งแกนX/Y ±0.05mm/1000mm
ความแม่นยำตำแหน่งซ้ำแกนX/Y ±0.03mm
ความแม่นยำตำแหน่งแกนA/B ±30"
ความแม่นยำตำแหน่งซ้ำแกนA/B ±10"
ความเร็วตำแหน่งสูงสุดแกนX/Y 100m/min
ความเร็วตำแหน่งสูงสุดแกนA 70rpm
ความยาวในการโหลดรวม 2500-6500mm (การวัดความยาวอัตโนมัติ)
ความยาวในการตัด 0-3000mm
น้ำหนักเครื่องมือเครื่องจักร 10000kg 7500kg 7500kg
แรงยึดของจัมปาเดียว 175Kg 145Kg 145Kg
ขนาดเครื่องจักร (L*W*H) 12m*4.3m*2.8m
เฟส/ กำลังอัตรา/ ความถี่แรงดันไฟฟ้า 3/380V/50Hz
อัตราIPจ่ายไฟฟ้า IP54

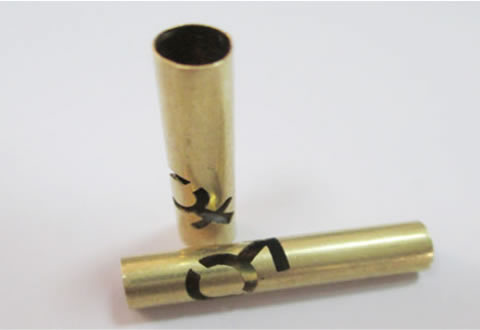

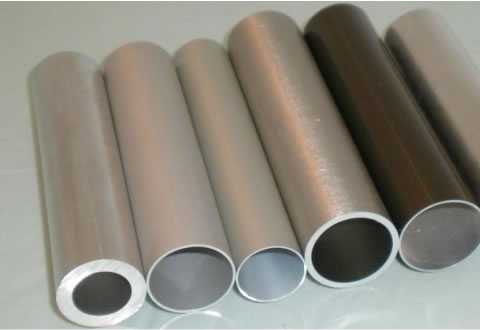

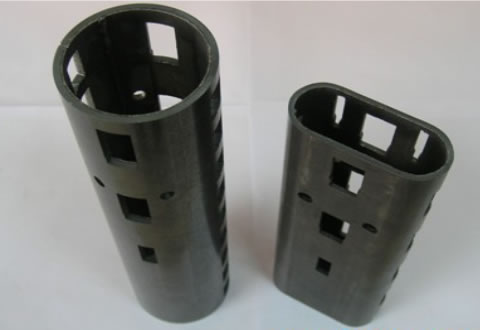

ตัวอย่างสินค้าที่ผลิตด้วยเลเซอร์ :

คุณสมบัติ:
1. ระบบควบคุมเชิงตัวเลขบนระบบปฏิบัติการวินโดว์ แพลตฟอร์มงานตัดท่อแบบพิเศษได้ผสมผสานกับฟังก์ชั่นการตัดเลเซอร์ด้วยอินเตอร์เฟสที่เป็นมิตรกับผู้ใช้
2. ซอฟต์แวร์การตัดท่อมืออาชีพเป็นเทคโนโลยีสำคัญต่อเครื่องตัดท่อเชิงตัวเลข ซึ่งประหยัดวัตถุดิบได้ยอดเยี่ยม และทำให้มั่นใจถึงประสิทธิภาพการตัดสูงและบรรลุ“การตัดเต็มเวลา, การตัดประสิทธิภาพสูง”
3. หัวตัดเลเซอร์ไฟเบอร์ความจุไฟฟ้ามีปฏิกิริยาที่ว่องไว, ความแม่นยำในการตรวจสอบสูง และมีความมั่นคงและน่าเชื่อถือสูง
4. อุปกรณ์สนับสนุนท่อลอยตัวพิเศษติดกับพื้นผิวท่อเมื่อตอนโหลดและหมุน แรงสนับสนุนถูกตั้งตามข้อกำหนดของท่อเพื่อป้องกันมันจากการล้มเหลว ซึ่งลดการแกว่งของแกนและเพิ่มความแม่นยำในการตัด
5. การโหลดอัตโนมัติลดค่าแรงและเพิ่มประสิทธิภาพการทำงาน
6. ระบบวินิจฉัยส่วนท่อช่วยในการโหลดท่อแบบผสม, พรอมต์อัตโนมัติประเภทท่อ, การดึงฐานข้อมูลทางเทคนิคอัตโนมัติ และการแนะนำขั้นตอนการผลิตอัตโนมัติ
7. ฐานข้อมูลทางเทคนิคการตัดแบบสมบูรณ์มาพร้อมแผงคุมงานที่ใช้งานง่ายด้วยโหมดปุ่มเดียวตามประเภทหลอดหรือปรับเปลี่ยนพารามิเตอร์พิเศษอย่างอิสระตามแผงคุมงาน
8. วาล์วส่วนเซอร์โวความแม่นยำสูงสามารถปรับแต่งความดันแก๊สเสริมในการตัดและแรงยึดขากรรไกรเพื่อประสิทธิภาพที่ดีที่สุด
9. ความเร็วกำหนดตำแหน่งแนวเส้นท่อสูงถึง100m/minและความเร็วกำหนดตำแหน่งการหมุนสูงถึง120m/min.
